應變式稱重傳感器以其高技術性、高技巧性、高綜合性和高滲透性等特點,除在地磅工業領域得到廣泛的應用之外, 還不斷的向相關學科和非衡器工業領域擴散, 國內外有許多在非衡器工業領域成功應用的案例。本文重點介紹了應變式稱重傳感器技術在大流量測量,動態稱重法液體流量測量及校驗,高鐵列車車輪踏面在線檢測,飛行器、旋轉物體重心測量,鐵路和公路隨道施工與驗收安全性檢測,平定,輸電鐵塔風載監測和帶狀產品縱向拉力在線測量等領域的應用概況,并就工作原理、裝備構成、檢測方法、測量誤差等問題進行了簡要分析。

一、概述

應變式稱重傳感器是知識密集型、技術密集型和技巧密集型的高技術產品,具有多樣性、邊緣性、綜合性和技藝性等特點,是支持工藝、基石出工藝、核心工藝和特殊工藝的合理運用與集成。應變式稱重傳感器技術包括敏感傳感機理、結構設計與計算、弾性元件金屬材料、制造工藝及設各、電路補償與調整、防護與密封、穩定性處理、計量測試等方面,約有2o余種技術。隨著科學技術的發展和工業計量水平的提高,各行業對電子衡器和在線稱重計量的需求越來越大, 促進了應變式稱重傳感器及其應用技術的發展。當前, 應變式稱重傳感器技術的發展主要有三個方向:

①稱重傳感器本身的研究開發;

②與計算機相連接的稱重傳感器系統的研究開發;

③稱重傳感器技術向其它領域滲透的應用技術研究開發 。

概括起來,稱重傳感器的研發方向就是“加強基礎,擴大應用”,即加強結構設計技術、制造工藝技術、測試檢定技術基礎, 向相關學科和非衡器工業領域滲透擴大應用范圍。2o世紀9o年代以來, 應變式稱重傳感器結構設計與制造工藝不斷納入新技木、新工藝,計量準確度、長期穩定性和工作可靠性均有較大提高,為應變式稱重傳感器技術向相關學科和非衡器工業領域滲透打下理論和物質基礎, 解決了諸如大流量測量, 動態稱重法液體流量測量及校驗,高鐵列車車輪踏面在線檢測,飛行器、旋轉物體重心測量、輸電鐵塔風載監測,鐵路和公路隧道施工與驗收安全性檢測評定,帶狀產n最張力在線測量,生物力學等領域的一些較難解決的問題。

二、 稱重傳感器技術用于大流量測量

大流量的準確測量是貿易結算和工業控制中的一個重要環節 。 流量測量通常分為體積流量和質量流量兩種計量方法,由于流體的體積是流體的溫度、圧力和密度的函數,大流量體積流量測量裝置結構復雜、技術與工藝難度大、成本高、很難達到較高的準確度等級,因此工業發達國家大流量測量多釆用以質量為単位的流量計量。質量流量計除具備結構簡単、技術與工藝難度較小、成本低外,最突出的特點是準確度和穩定性高,直接測量出流量值。避免了傳統體基只流量測量方法因?yàn)槭艿綔囟?/span>、壓力、黏度、密度等因素的影響而難以達到標稱

的測量準確度, 改變了傳統高準確度流量計依靠機械轉動和傳動來實現流量傳通的方法 。 所以質量流量計在以質量為単位的油品貿易結算、 石油、 石化企業內部油n8的輸轉計量核算等方面得到廣泛應用 。

質量流量計的測量方法可分為間接和直接測量兩類 。 間接式測量方法通過測量體積流量和體積密度經過計算得出質量流量 。 直接式測量方法則Fl1檢測元件直接測量出流體的質量流量 。 直接式質量流量計的輸出信號直接反映質量流量, 主要有標準容積法和標準質量法兩種形式。

標準容積法:液體流量標準裝置由水源、流量穩壓裝置、試驗管道、切換機構和標準計量容器等組成。標準計量容器經過精確標定, 其容器精度可達萬分之幾, 有各種不同的容器可根據流量范圍需要選用 。

標準質量法: 液體流量標準裝置是以電子秤代替標準容器作為標準器, 用稱量一定時間內流入容器的流體總量的方法,來求出被測流體的流量。電子秤的準確度較高,標準質量法的流量測量準確度可達±o.1%。質量流量法可用下式表示:

工業發達國家大流量測量多采用質量流量法,只要將大型液罐置于三個稱重傳感器組成的環型電子秤上(實為大型液罐電子秤) ,準確測量出其質量和時間,即可求得流量。

三、 稱重傳感器技術用于動態稱重法液體流量測量及校驗裝置

動態稱重法液體流量測量及校驗裝置, 即利用應變式稱重傳感器采用動態稱重法的液體流量測量方法及流量測量與校驗標準裝置 。 國內外通常將流量測量及校驗標準裝置分為容積型和稱重型兩大類 。

根據美國標準局(NBs)、英國工程研究所(NEL)和國際標準化組織(Iso)的權威性見解,稱重法是精度最高的流量標準裝置。稱重法的特點是:直接提供質量流量值,還可給出產品計價;不受介質、環境溫度變化以及介質黏附容器壁面的影響,具有較高的保持使用精度的能力。美國標準局四套液體流量的主標準設備(水和碳化氫各兩套)全部采用稱重法,其中大流量采用靜態稱重法,中、小流量采用動態稱重法。

動態稱重法液體流量測量及校驗裝置,具有測量速度快、準確度高、直接提供質量流量、自動控制、操作簡便等特點。對各種使用介質(包括大黏度、易揮發、腐i蟲性強、有毒、高溫、低溫等)的流量計進行標定和現場校驗,短時間工作時也可以直接作為流量測量用。流量范圍o.5 ~ 2okg/ s,校驗最短時間為4os,準確度±o.1% (對常溫介質) 。此類裝置還可以作為液體定量分裝和配料之用,分裝準確度±o.1%,有效分裝時間小于1分鐘。從發展方向看,容積型向稱重型過渡是一種發展趨勢。

提高流量計量精度對經濟發展具有重要意義, 特別是在能源日益緊缺的當今世界更是如此。 為了滿足各種各樣的要求, 人們研制出各種流量計, 有的已具備較高的計量性能, 但幾乎所有流量計都要經過標定才能提供準確的計量性能數據,而出廠標定通常都是以水作為介質。在現場使用時, 由于管道內流場和介質物理性能(特別是黏度、密度)的變化,其標定特性將發生變化,影響流量測量準確度。因此對重要的、要求測量準確度高的場合, 必須用高準確度的標準流量計或校準裝置對流量計逐個進行現場校準, 以消除組大的系統誤差。 沒有這種現場(在線)實液校驗,即使要取得±2%的計量準確度也不是輕而易舉的。用稱重法現場校準容基只型、速度型流量計,不會因?yàn)?/span>質量流量換算容積流量時,需要除以密度而帶來附加誤差,恰恰相反,是抵消了密度測量的絕對誤差,因為與前者用同一密度計測量密度。上述所指的重要場合,主要是:

①火箭發動機、 飛機發動機試車臺及燃料加注系統;

②較大口徑輸油管線;

③石油鉆井場、原油集中處理站;

④其它重要液體流量測量系統等。

動態稱重法液體流量測量裝置既不是采用傳統的靜態稱重法, 也不是普通的絕對動態稱重法, 而是計量原理更為先進的動態邊界法。其獨特之處是用應變式稱重傳感器作為稱重元件,鑒幅器(比較器) 一計時系統為測量裝置。該流量測量裝置由支架、稱重傳感器、儲存容器、標準砝碼、電磁閥、手動間、被校流量計等組成,其動態稱重法液體流量測量標準裝置示意圖如圖1所示。

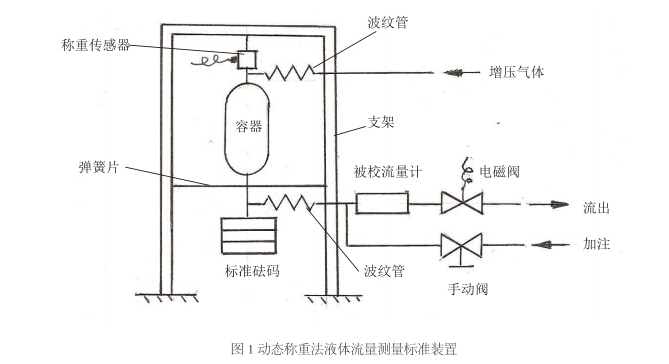

儲存容器通過應變式稱重傳感器懸吊在支架下,容器下部配備一組標準石去碼,砝碼的加卸由氣缸完成。校驗時通過給容器增加壓力,多用空氣或氮?dú)舛挂后w從容器中流出,并流經被校驗流量計。容器通過底部的三根彈簧片(實為水平力抑制器)定位于鉛直位置,不至于因外界影響而發生揺擺。在主管道上裝有波紋管、被校流量計和間門。 動態稱重法液體流量測量及校驗裝置的工作原理如圖2所示。

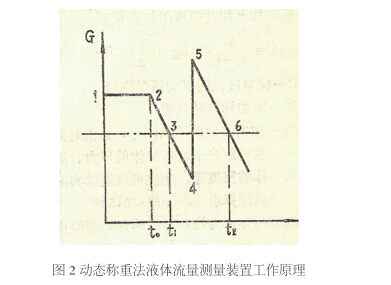

校驗前,向容器內加注介質并存放一段時間,相當于圖2中的1-2,從2開始打開間門,液體開始流出(對應的時間為,o) ,增壓氣體不斷補充。由于前幾秒鐘流場通常不穩定,不能作為校驗之用,當容器及液體重量下降到一定的預設值時,即圖2中的第3點(對應時間為 ,, ) ,鑒幅器動作, 自動起動計時系統,校驗過程開始, 記錄被校流量計示值。在其后的某一時刻(圖2中第4點) ,排掉氣缸內的氣體,標準砝碼自動加載,稱重傳感器感受的重量急劇增加, 即圖2中的4-5,之后由于液體不斷流出容器的重量重新下降, 當再一次下降到預設值時,鑒幅器再次動作,停止記時(對應時間為,2) ,記錄被校流量計的示值。可以很容易證明從,,-,2時間流出的液體重量正好等于所施加的標準砝碼重量, 再加上注入到容器內的增壓氣體量, 校驗過程的平均重量流量為:

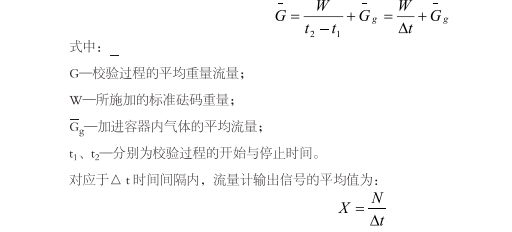

式中 N為△ ,時間間隔內流量計輸出信號的累計值。將 G同 x進行比較, x即可完成對被校流量計的校驗。

這樣對于既定的標準砝碼,流量測量問題基本上就變成了時間測量問題。眾所周知,標準砝碼的準確度標定得很高(±5x1o-5) ,時間測量更可以達到很高的準確度,因此動態稱重法液體流量測量及校驗裝置的準確度可以達到很高的等級 。

四、 稱重傳感器技術用于高鐵列車車輪踏面在線檢測

隨著我國客運、貨運列車不斷提速,車輛運行的安全問題已成為廣大旅客和各級鐵路營運主管部門最關心

的問題, 其中車輛運行中的安全檢測問題尤為突出 。 火車高速行駛中的突然剎車, 會使車輪的某一柱面因滑行而磨損,產生多處“平坦”部位,運行中就容易在“平坦”部位再次引起滑行和對銅軌反復沖擊,不但產生振動噪聲使乘客感覺不舒服,而且影響車輛使用壽命。近年來,鐵路車輛采用自動控制技術高速行駛后,車輪產生扁平現象對車輛運行安全影響更大, 已成為鐵路車輛高速運行的一大難題, 所以必須對運行列車的所有車輪進行監測,把不符合運行要求的車輪更換下來,以保證高速運行列車的安全性。

車輪在銅軌上面滾動,與軌面接觸的部位稱為車輪踏面。列車在高速行駛過程中,車輪不斷的與鋼軌面摩擦造成車輪踏面磨損,使車輪直徑減小;在轉彎與剎車時,車輪與鋼軌面的相對滑動等因素造成的擦傷,將對車輪產生許多不良影響 。 因為輪緣形狀對車輛運行穩定性與乘客舒適度影響極大, 當帶有踏面擦傷的車輛在線路上運行時,會產生附加的輪軌沖擊力,其大小隨擦傷長度、深度、列車行駛速度不同而變化,最大可以達到車輪靜載荷的幾倍到幾十倍, 并隨著車輪的滾動周期性的作用于軌道和車輛系統, 是引起輪軸、 鋼軌和軌枕斷裂不可忽視的重要因素, 嚴重影響列車與軌道設施的安全和使用壽命。

對車輪的輪緣各部位尺寸進行測量是保證列車運行安全的重要手段, 其中輪緣幾何尺寸 (輪緣的高度、 寬度)在線自動檢測系統, 是自動安全檢測項目的一個重要組成部分。輪緣幾何尺寸的基準值鐵道部有明確規定, 并要求定期下線檢測。 因此, 輪緣幾何尺寸在線檢測系統對提高測量檢修效率和檢測準確度、 延長運行周期、實現列車安全檢測自動化至關重要。 由于踏面損傷的車輪, 其輪緣踏面的幾何曲線對標準曲線而言有所改變。 因此可以通過檢測車輪幾何參數或踏面斷面形狀來了解踏面的損傷程度。車輪踏面損傷檢測技術主要有靜態和動態檢測兩種方法 。

靜態檢測法:是指在列車靜止(如檢修)時進行檢測。其特點是輪緣幾何尺寸測量精度高,但測量過程復雜, 勞動強度較大且占用車輛周轉時間 。 靜態檢測法多是通過傳感器探頭沿車輪寬度方向掃描來獲得踏面數據, 或是通過激光掃描踏面而獲得踏面斷面曲線, 利用攝像技術獲取數據 。

動態檢測法:是指在列車運行中進行檢測。其特點是自動化程度高,不占用車輛周轉時間,檢測效率高。 一般多采用車載式和地面式兩種檢測方法。車載式檢測法是通過檢測車軸振動的加速度來間接獲得踏面形狀參數,需要在每一根車軸上安裝傳感器,測量技術復雜且成本高,因此應用較少。地面式測試法是在線路上安裝車輪外形檢測系統,以檢測運行中的機車車輛。動態檢測多通過稱重軌、低通濾波器、記錄器、示波器等自動記錄各車輪的輪重波形和不圓度狀態。具體檢測方法有利用稱重軌測量車輪形態(不圓狀態)的檢測裝置;或直接在線路鋼軌上粘貼剪切型電阻應變計形成多段稱重軌, 對火車車輪形態的自動在線檢測系統。

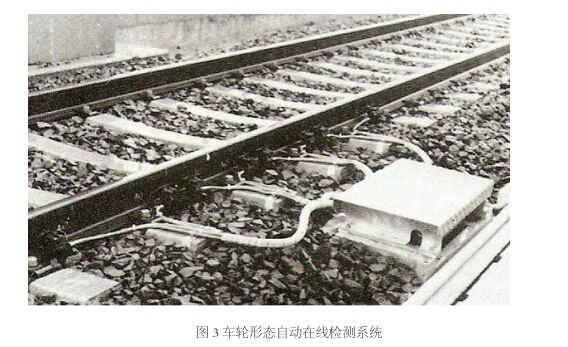

車輪形態自動在線檢測系統, 是采用剪切式稱重軌的原理, 將剪切式電阻應變計粘貼在鋼軌的腹板上, 利用的是車輪壓在鋼軌上產生的剪應力。眾所周知, 剪應力是不能測量的, 但剪應力產生的相互成45°方向的正負主應力是可以測量的。通常在一條25米長的軌道中央部分,在車輪一周的區間內(約3米左右)粘貼4組剪切型電阻應變計,共設置3段這樣的稱重軌道。通過測量儀表檢測車輪使鋼軌產生的45°方向上的拉、圧主應變。當車輪通過銅軌的檢測段時,制軌產生剪切變形,利用稱重軌動態稱重法求輪重,把輪重波形通過低通濾波器與車輪平坦沖擊波形分高, 從重迭于輪重波形的沖擊成分判斷車輪不圓度狀態, 發現有異狀車輪的車輛, 并打印出車輪異常的程度, 為車輪的更換提供依據 。 只要儀表檢測系統配備相應的磁帶記錄器和電磁示波器,則當高速列車通過鋼軌檢測段時, 就會自動記錄各車輪的輪重波形。 其高速列車車輪形態在線檢測系統如圖3 所示。

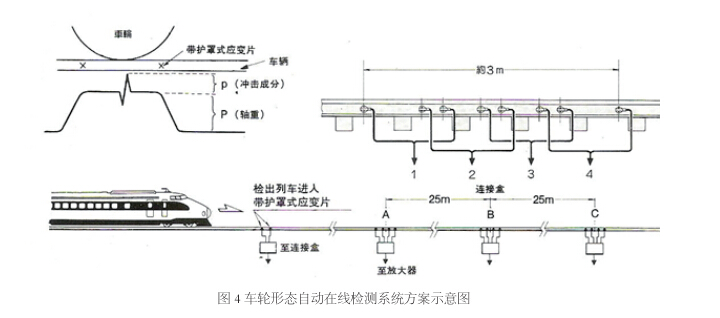

車輪形態自動在線檢測系統, 在一條銅軌上連續設置三個測量段的目的是提高車輪形態檢測精度, 為車輪更換提供準確可靠的依據。 其車輪形態自動在線檢測系統方案示意圖, 如圖4所示。

五、稱重傳感器技術用于飛行器、旋轉物體重心測量

為保證飛行安全,運載火箭、宇宙飛船、各型飛機都必須進行稱重計量和重心測量。工業領域的旋轉物體, 為使其旋轉穩定必須對其縱向、橫向重心進行測量,以利配重,消除其附加轉矩或力矩影響。國內外均根據稱重法力矩平衡原理來測量物體的重心, 多采用等邊三角形、 等腰三角形設置稱重傳感器測量點 。

1.物體測量重心的方法

測量物體重心時,稱重傳感器可按等邊三角形或等腰三角形三點安裝,主要有兩種方法:

吊掛式:采用拉向稱重傳感器,通過拉桿和關節軸承接頭將被測量物體吊掛于剛度較大的銅架上,多用于測量小型物體的重心。

承壓式:采用壓向稱重傳感器,為使每個測量點都有足夠的支撐物體的面積,多將稱重傳感器并聯共同支撐一個承載平臺,三個測量點實為三臺電子平臺秤,多用于測量中、大型物體的重心。

2.物體測量重心的要點

由于測量重心的物體大小不等形狀各異, 正確選擇吊掛或支撐點的位置、 采用科學合理的吊掛或支撐方式, 對保證重心測量準確度至關重要。為此,應盡量保證以下各項要求:

①物體測量重心用的稱重傳感器,其技術性能應達到 GB/ T7551-2o08 ?稱重傳感器?國家標準中 c3 級各項計量性能的要求。

②測量中、大型物體重心選用三個平臺式支撐時,其每個平臺支撐實為一臺電子平臺秤,其最大允許誤差應符合IJG555-1996非自動秤通用檢定規程 III級的要求。

③無論是釆用吊掛或支撐方式, 稱重傳感器的位置應符合測量精度要求, 使得在引起誤差的主要因素中, 排除稱重傳感器平面分布影響 。

④以被測量重心物體產生的作用力 P1、 P2、 P3的連線YP和 xP軸,作為重量和重心平面軸, 即稱重傳感器系統中被測物體的表觀重心 。

⑤被測量重心的物體率由線(z軸)與稱重傳感器等邊三角形(或等腰三角形)的形心重合。被測物體坐標定義為x、 Y。

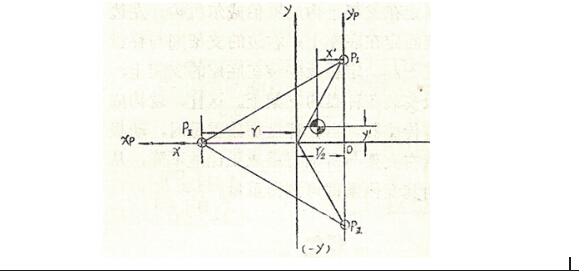

物體重心測量原理及稱重傳感器位置分布,如圖5所示。

六、 稱重傳感器技術用于冷軋機軋制鋼帶的拉力在線測量

國內某鋼鐵公司帶年図廠在對1oo,冷軋機進行技術改造時, 提出了采用應變式測力傳感器測量銅帶在軋制過程中的縱向拉力。通過對冷軋機軋制鋼帶的力學分析,鋼帶在軋制過程中主要受到三個力的作用, 一對是冷軋機上下軋輥施加的橫向壓力,即軋制力; 一個是由卷筒旋轉產生的縱向拉力。此拉力的大小不僅是影響制帶軋制質量的主要因素, 而且是冷軋機安全生產的關鍵環節, 需要在銅帶軋制過程中嚴格控制與監測。 鋼帶在軋制過程中的受力簡圖如圖6所示。

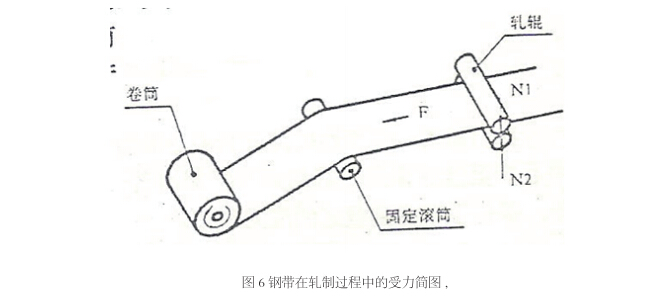

圖6鋼帶在軋制過程中的受力簡圖,,由圖7可以看出,卷筒的旋轉使制帶在拉力作用下,經過上下軋規被軋制成一定的厚度。 由于制帶軋制過程是連續的,所以鋼帶上的拉力無法直接測量。通過對卷筒的受力分析不難看出,由于卷筒和同定滾筒之間的距離較遠, 可以認為固定滾筒所受銅帶壓力的合力 Q的方向是不變的。再把合力 Q分解成垂直分力 Q1和水平分力 Q2,通過測量垂直分力 Q1的力值,并經過一定的換算就可以計算出鋼帶的拉力 F。鋼帶受力簡圖如圖7所示。

F即為冷軋機在軋制過程中鋼帶所受的縱向拉力, 由于是現場測試, 力值測量準確度要求不高, 1%左右的近似值是允許的 。

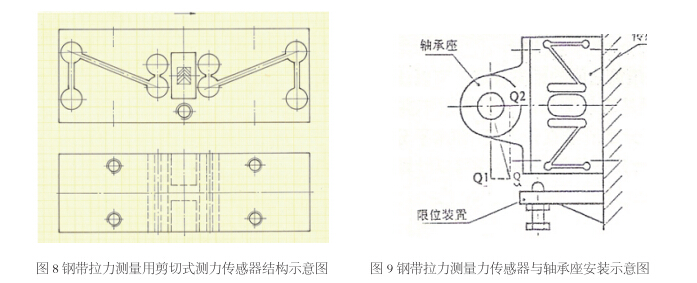

為盡量減少鋼帶縱向拉力的測量誤差,可以利用準確度較高的懸臂剪切梁測力傳感器,并在兩側加工出柔性梁形成整體箱式期生元件結構, 兩個柔性梁在固定滾筒承力方向非常剛硬, 而在銅帶承受拉力方向又非常柔軟, 不限制剪切應變梁水平變形, 將其安裝在軸承座上即可測量鋼帶拉力的大小。 與正常使用的懸臂梁稱重傳感器邊界固定方式不同,根部固定在面基只較大的承載面上,盡量接近剛性固定,保證彈性元件應變區為純剪切應力狀態。這種彈性元件的特點是:結構簡単緊湊、外形低穩定性好;剪切應變梁在兩個柔性梁之間得到很好的保護, 杭側向力、 彎曲力矩和扭轉力矩能力強; 應變梁承受剪應力受載后應變區無面積變化, 固有線性好; 便于安裝過載保護裝置等。因此,這種測力傳感器的計量性能非常優秀,靈敏度為2mv/ v;非線性、滯后、重復性誤差均優于0.02%FS; 更需變0.02%FS/ 30min;零點漂移0.02%FS/ 2h。經過對此種結構測力傳感器進行中心和一側加載的側向力試驗, 對輸出的影響只有 o.4%, 說明具有良好的抗側向力能力。其銅帶縱向拉力測量用剪切式測力傳感器如圖8所示, 與軸承座安裝示意圖如圖9所示。

七、 稱重傳感器技術用于鐵路公路隧道施工與驗收安全性檢測評定

1.稱重傳感器技術用于地鐵施工安全監測

地鐵施工通過地面道路、建筑物時,除了事先必須制定周密的施工方案外,還必須應用各種傳感器和檢測儀表監控地下施工過程中可能產生的影響, 以保證地下施工和地面道路與建筑物的安全 。

地鐵施工的監控方法和手段是:在地面的廊柱或建筑物頂部,安裝應變式傾斜傳感器,以檢測地下施工對地面建筑物的影響 。 地鐵隧道在施工過程中崩塌會直接威脅施工人員的生命和地面道路和建筑物的安全, 為此必須在隧道拱墻的拱頂部上,用長鋪螺性與地層緊固,鋪螺性頭部安裝一只5o~ 1oo,載荷傳感器, 一般多采用8只錨螺、栓即安裝8只載荷傳感器,以檢測施工土層的圧力,隨時掌握土層的圧力變化狀態,保證地下施工和地面道路與建筑物的安全 。

2.稱重傳感器技術用于鐵路公路隧道施工與驗收安全性檢測評定

鐵路、公路建設離不開隨道施工,有的隧道長達幾公里甚至十幾公里,施工規模大,地質條件復雜,工作環境惡劣,加之龐大的地壓力,使其成為最困難的工程。鐵路、公路隧道施工過程中的安全監測,施工后的安全性驗收、 評估, 長期使用中的地圧力監測是保證隧道牢固可靠、 車輛暢通無阻至關重要的一環。

國際上工業發達國家提供的資料表明, 隨道在施工和使用過程中, 沿隨道長度方向一定距離的2個橫截面上,進行測試和監測,可以收到較好的測量結果。其檢測項目為:將電阻應變計粘貼在鋼制拱架上測量拱的支持應力;用制筋應力計和土壓計測量混凝土的應力;將應變式載荷傳感器安裝在拱架兩端測量拱的支反力;用地中位移計測量山體的位移; 用斷面位移計測量山體斷面位移 。

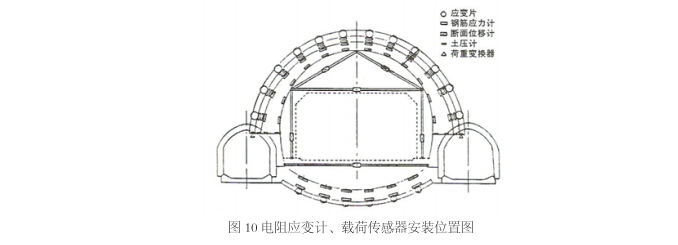

上述測量點合計18o個左右,可以對地層的狀態和動向得到清楚的解析。一般,在粘貼各種電阻應變計和安裝各種傳感器初期,每日測量兩次即可;工程全部完成后,每日測量1次即可;其后每2兩天測量1次,共計測量18o天。其電阻應變計、載荷傳感器安裝位置如圖1o所示。

八、 稱重傳感器技術在土建工程領域的應用

土建工程狀態復雜, 土壓力、土載荷測量是土建工程試驗研究的一個基本環節, 是工程測試中的重要內容。 除在特定條件下可以通過測量土體支撐結構的變形來換算土壓力外, 一般多采用土圧傳感器直接測量 。 通過對土壓力的長期觀測,了解和評價結構物的工作狀態;驗證應力分布理論;檢算假設前提和計算公式的可靠程度, 以提供設計依據 。

土壓力、土載荷傳感器的研制和使用,在國內已有幾十年歷史,應用范圍不斷擴大,主要有:公路路基、擋土墻檢測與監測;地鐵工程地下結構測試,隧道地層壓力檢測、崩塌監測。在隧道拱墻的拱頂上,用多個安裝有測力傳感器的長鋪螺性與地層緊固,檢測土層的圧力變化。土圧力、土載荷傳感器與應變式稱重傳感器的原理相同,制造工藝相通,主要應用范圍有:大型水壩的監測,分層埋設溫度和混凝土收縮應力傳感器;山體滑坡監測,在山坡下理設多個土圧力、角位移和液位傳感器;大型建筑物、高層樓房地基監測,沿直線以一定距離理設土壓力和位移傳感器。

土壓力、 土載荷傳感器的結構與圓板式、 碟式、 箱式稱重傳感器極其相似, 但由于土層條件復雜, 影響因素較多,有一定研發難度。設計土壓力、土載荷傳感器,必須將土木工程技術與稱重傳感器技術相結合。進行結構設計與制造時, 應盡量做到:

①土壓力傳感器盡量接近土介質的變形特性;

②彈性元件結構形狀和尺寸力求科學合理;

③傳感器承壓表面的變形盡量做到均勻;

④通過試驗找到最佳埋設方法 。

設計應變式土圧力、土載荷傳感器的理論依據, 主要是俄羅斯學者巴拉諾夫建立的土圧力傳感器設計理論, 采取如下假設:

①土介質是線性變形體, 不能承受拉伸應力;

②傳感器是圓柱形, 在壓力作用下工作面假定為平面平行移動;

③傳感器變形與其尺寸相比極小;

④由于傳感器通常比土堅硬, 因此彈性元件變形是由其自由的受壓產生的;

⑤討論一個無限大的土體,在它上面作用均勻分布的壓力,傳感器工作面與此壓力作用面相平行。

九、 稱重傳感器技術用于輸電鐵塔和大型鋼制桁架風壓、 風載監測

隨著我國電力部門輸電電壓的不斷升高, 輸電鐵塔日造大型化, 這就為輸電鐵塔的設計和建設提出了如何保證在強風作用時的安全性問題。特別是沿海地區已有多次在臺鳳作用下輸電鐵塔損壞事故。為此必須對輸電鐵塔受風載作用時的風壓、 風速、 變形以及風壓一應變曲線進行測量, 以便為輸電鐵塔設計與建設提供依據 。 高層樓房建設用的塔式吊車也屬于鋼制桁架結構, 為保證施工安全其起吊的臂長與安全載荷和受風載作用產生的變形都應時時進行監測 。

傳統的測量方法是用風速計進行監測,由于風速計機械上固有的慣性,不能及時響應,且風壓與風速不成簡単的線性關系,測量誤差較大,理藏著事故隱患。

國際上多用微壓傳感器測量鐵塔和制制桁架上部的實際風壓; 在鐵塔和銅制桁架的上方粘貼電阻應變計, 測量各部件的應變以監控應力變化情況; 或在鐵塔和鋼制桁架上點焊薄片式載荷傳感器, 監測風載影響 。

盡管鳳壓力傳感器與稱重傳感器的結構不同,但是原理和制造工藝相通。風壓力直接作用在傳感器的膜片上, 膜片產生與風圧力成正比的微位移, 使粘貼在膜片上的電阻應變計的電阻發生變化, 利用惠斯通電橋電路測量這一輸出變化, 并將此輸出轉換為對應這一風壓的標準信號, 這是應變式稱重傳感器技術完全可以實現的 。

十、 稱重傳感器技術在生物力學中的應用

目前,應變式稱重傳感器主要應用于醫院的病床秤、輪椅秤,生物力學應用的測力與稱重傳感器與其有較大差別,主要特點是結構外形小且復雜、制造工藝難度較大,應用范圍廣,銷售價格高。目前,生物力學測力與稱重傳感器的主要應用方向是:

①脊柱側凸臨床治療嬌正器拉、 壓力測量;

②中醫推拿三分量測力儀;

③假肢的力學參數測量,要求在行走過程中進行測試,必須采用無線測力傳感器。

④牙齒咬合力測量, 多用小槌形結構的彈性元件。

十一、 稱重傳感器技術在其它領域的應用實例

1.汽車檢測領域用的特殊力傳感器主要有:換擋推拉手柄力傳感器;車窗調節力傳感器; 登加安裝在汽車踏腳板上的力傳感器;手剎車操作力傳感器;座椅變位控制桿操作力傳感器;活塞環拉力傳感器等。

2.帶云梯救火車最大伸出長度的最大負荷測量和傾翻力矩測量用載荷傳感器;噴水反力測量和最大噴水時的彎曲應力測量用力傳感器;云悌最大載重監測用載荷傳感器等。

3.輪船船鋪、海岸邊平臺拴住力測量,多用焊接密封的大量程圓筒式測力傳感器。

4.船側向撞擊力測量,實為側向安裝的電子平臺秤,應用焊接密封的大量程圓柱式稱重傳感器。

5.大型水壩、受力狀況監控用鋼筋力傳感器、裂紋檢測用位移傳感器等。

6.車輛智能管理系統,主要是測量輪重、輪組重、整車重、車型識別、車流量等,應用長條形結構整體剪切梁式稱重傳感器。

7. 大跨度橋梁斜拉制索拉力檢測與監測, 應用焊接密封的圓筒型拉式測力傳感器, 要求進行6個月長期穩定性測試。

8.汽車檢測線二分力測量臺,實為測量汽車軸載荷和水平載荷的二分力稱重板。

9.各種電子車載秤用稱重傳感器、多采用雙剪切梁型彈性元件、應變式撓度型彈性元件。

1o.高層樓房建筑地基打樁機的打樁沖擊力測量,應用低外形墊圈式測力傳感器。

1 1  小轎車立體停車場車輛管理、 監控用拉式或壓式稱重傳感器。

12.機器人內部關節的位置、運行速度和力覺檢測用電阻應變式力傳感器和位移傳感器。

1 3  混凝土攪拌機和配料系統的物料控制與稱重計量用焊接密封圓板式稱重傳感器 。

14.材料試驗機的靜態、動態力測量,采用拉伸、圧縮兩用測力傳感器,要求長期穩定性好。

15.石油t占井轉盤組矩測量、大鉤負荷t占壓向力測量、大t甘組矩測量、下井儀器電纜張力測量等,應用各種測力傳感器。

16.組合件生產加力過程中力值測量,例如壓力加工中的軸承、軸套、軸銷等加壓力測量。

17.攪拌器的轉動力炬測量,采用測量驅動馬達的反作用扭矩的方法,替代測量轉動力矩。

18.高層樓房電本弟超負荷測量、監控、報警用稱重傳感器,主要有帶減震墊的圧向稱重傳感器、安裝在鋼絲繩或鋼帶上測量拉力的兩端固支的剪切梁型稱重傳感器等。

十二、結束語.

自從2o世紀4o年代初期, 電阻應變式負荷傳感器( 2o世紀8o年代中期分為用于質量測量的稱重傳感器和用于力值計量的測力傳感器)問世以來,經過種種改進和創新,目前結構設計、制造工藝、性能檢測和應用技術都達到了較高的水平,今后稱重傳感器技術將向著“加強基石出、擴大應用”兩個方向發展。其一是隨著物聯網和無線傳感器網絡技術的迅速發展和“工業4.o”、  “中國制造2o25”發展戰略的實施,對處于信息感知層的稱重傳感器提出了便攜、節能、環保,同時具有微型化、智能化、非接觸測量和低外形、低功耗、低成本等新要求, 這將促使一部分稱重傳感器產品由傳統型向全新型轉型發展。 它不僅促進傳統稱重傳感器產業的加速改造, 而且可導致建立新型多元化的稱重傳感器企業模式, 將是一個新的經濟增長點 。 其二是隨著科學技術的發展和工業自動化、 智能化水平的提高, 各工礦企業智能制造和數字化工廠的需求, 為稱重傳感器技術向相關領域擴散創造了條件 。 可以預期稱重傳感器技術在非衡器工業領域的應用將更加廣泛、 更加深入, 一定會取得新的應用成果 。 稱重傳感器技術向非衡器工業領域滲透的發展方向, 值得國內稱重傳感器研究與制造企業給予高度重視。
